油圧電磁弁のSpool穴加工用ワンパスホーニングボール盤
ツール先端に2サイクル正弦波/1回転の低周波振動を与えるオシレーション装置を直立ボール盤の主軸に装着、取付治具及びクーラント装置を装備し油圧電磁弁のSpool穴を1往復で高精度にホーニング加工を行うホーニングボール盤です。ダイヤモンド電着の手動拡張式ツールを使用。 Spoolランド部の面粗度が綺麗に仕上がり、又ダイヤモンド部の目詰まりの防止、寿命の延長が可能になります。
◆仕様及び加工能力◆ 1. 材質:FC300 2. 内径:φ13、φ16 3. 加工精度:真円度 2μ、円筒度 2μ, 面粗度:(Rmax)1.2S 4. 前加工:超硬Reamer 5. Diamond:(粗)Diamond#60電着ツルーイング処理、 (仕上)Diamond#1000/Metal Bondの2工程 6. 回転数:520rpm,送り :0.2mm/rev 7. 振動幅:0.2mm(2サイクル正弦波/1回転)

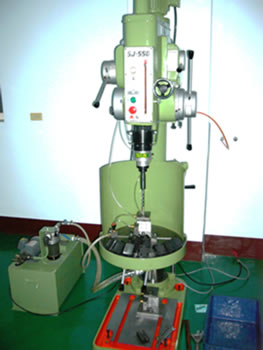

直立ボール盤にOscillation装置の取付け写真

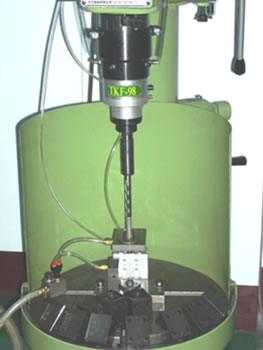

仕上げ加工及冶具の写真
